ГАММА 3
Трехфазный многотарифный многофункциональный счетчик на 2 направления
Описание
Многотарифные счетчики электроэнергии ГАММА 3 предназначены для учета активной и реактивной энергии переменного тока в трехфазной четырехпроводной электрической сети непосредственно или через трансформаторы в одном или двух направлениях. Электросчетчики могут применяться как средство коммерческого и технического учета электроэнергии на предприятиях промышленности и в энергосистемах. Счетчик электроэнергии ГАММА 3 может использоваться в автоматизированных системах контроля и учета электрической энергии (АСКУЭ) или автономно.
Отличительные особенности
Большой жидкокристаллический индикатор с широким набором режимов отображения
Одноплатная конструкция
Большой запас по точности (используется измерительная микросхема ADE 7758)
Возможность передачи информации через цифровой интерфейс
Малая мощность потребления параллельных цепей (не более 1,0 ВА)
Возможность объединения одной интерфейсной линией по RS485 до 31 (127, 255 по заказу) электросчетчика
Журнал качества сети (указание величины параметра, времени начала и окончания измерения)
Поддержка счетчиком электроэнергии ГАММА 3 резервного тарифного расписания с заданием даты его введения
Высокая устойчивость электросчетчика к электромагнитным, механическим, и климатическим воздействиям (температурный диапазон счетчика от -40 до +55 град С)
Функциональные возможности
1.Учет электроэнергии в прямом и обратном направлении
2.2 уровня доступа для защиты данных и электронная пломба (датчик вскрытия счетчика электроэнергии)
3.Число тарифов электросчетчика – 4
4.Количество сезонов – 12
5.Число тарифных зон – 8, время смены тарифа кратно 30 минутам
6.Раздельный учет электроэнергии для рабочих, субботних, воскресных и праздничных дней
7.Измерение следующих значений величин:
|
Параметр |
Единица мл. разряда |
Примечания |
|
Активная мощность со знаком |
0.01 Вт |
Всего и раздельно по фазам |
|
Реактивная мощность со знаком |
0.01 Вар |
Всего и раздельно по фазам |
|
Полная мощность |
0.01 ВА |
Всего и раздельно по фазам |
|
Ток |
0.001 А |
По фазам |
|
Напряжение |
0.01 В |
По фазам |
|
Коэффициент мощности |
0.01 |
По фазам |
|
Частота сети |
0.01 Гц |
|
|
Межфазные углы |
1 ° |
|
8.Графики максимальных мощностей, усредненных на интервале 30 минут, за 64 дня (по заказу – 128 или 256)
9.Ведение журнала параметров сети с программируемым интервалом между сохранениями кадров
10.Ведение массива профилей мощности для всех типов учитываемой мощности на интервале от 1 до 60 минут (переменное программируемое время интегрирования) с глубиной хранения 256 срезов. Каждый срез имеет свой статус.
11.Регистрация значений максимальных нагрузок в течение месяца и последующее их хранение в базе данных (до 15 месяцев)
12.Регистрация и хранение текущих показаний электросчетчика по всем типам энергии в заданные (программируемые) моменты времени 2 раза в течение суток (глубина хранения 32 дня)
13.Работа в одном из 2 режимов: по заводскому номеру и сетевому адресу
14.Запись резервного тарифного расписания
15.Автоматический перевод часов на летнее и зимнее время
16.Возможность изменять параметры обмена по интерфейсу (скорость обмена и формат кадра)
17.Журнал событий электросчетчика на 14 типов событий:
включение/выключение питания
вскрытие счетчика (электронная пломба)
попытка несанкционированного доступа
смена тарифного расписания
перезагрузка (фиксация причин перезагрузки)
смена уставок
наличие тока в фазе А, В, С при отсутствии напряжения (фиксация значений напряжения и тока)
смена даты/времени
переход на летнее/зимнее время
коррекция времени (фиксация величины коррекции)
самодиагностика счетчика - успешно или неуспешно (в случае неисправности фиксируется ее вид)
18.Журнал контроля качества сети на 16 типов событий (снижение напряжения в фазе А/В/С ниже нижней уставки НДЗ/ПДЗ; повышение напряжения в фазе А/В/С выше верхней уставки НДЗ/ПДЗ; снижение частоты сети ниже нижней уставки НДЗ/ПДЗ; повышение частоты сети выше верхней уставки НДЗ/ПДЗ).
Примечание:
НДЗ – нормально допустимое значение;
ПДЗ – предельно допустимое значение.
Каждый тип события имеет независимый стек глубиной 15 событий. Событие характеризуется временем начала, окончания и статусом (либо величиной контролируемого параметра для журнала контроля качества сети).
Характеристики надежности
Средняя наработка до отказа – 100 000 час
Межповерочный интервал – 10 лет (5 лет для счетчиков класса 0.2S)
Средний срок службы не менее – 30 лет
Гарантийный срок эксплуатации – 30 месяцев
Документация
Паспорта
Руководства по эксплуатации

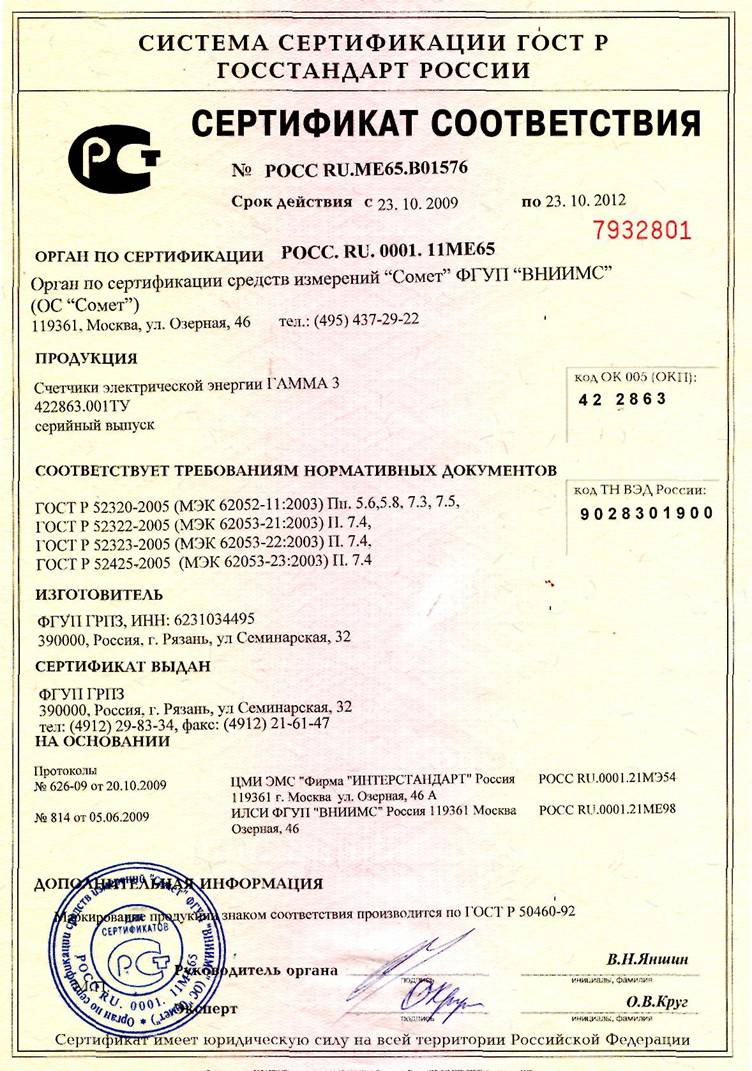

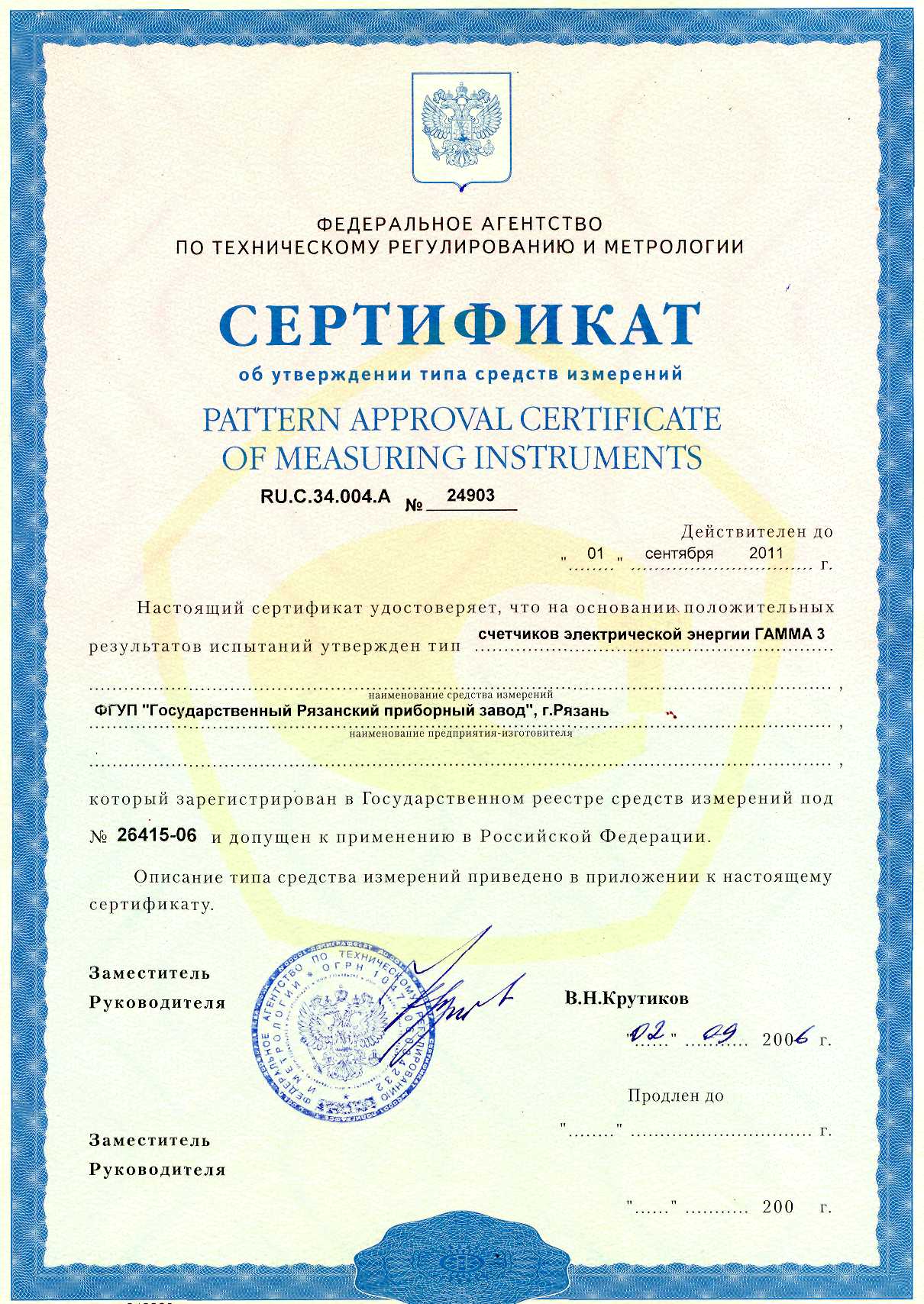

Сертификаты
Дополнительная информация
АСКУЭ
Протокол обмена счетчиков ГАММА И2 реализован в:
-
АСКУЭ "Ток" (фирма "Амрита", г. Пенза)
-
АСКУЭ "Пирамида" (ЗАО ИТФ "Системы и технологии", г. Владимир)
-
АСКУЭ "АльфаЦентр" (фирма "Эльстер-метроника", г. Москва)
-
ПТК "Арго: ЭнергоРесурсы"(фирма “Арго”, г. Иваново)
-
АСКУЭ “Энфорс АСКУЭ”, (ООО “Энфорс”, г. Воронеж)
-
ИАСКУЭ “Пульсар” (НПП “Тепловодохран”, г. Рязань)
